PEMBAHASAN LENGKAP TENTANG DIAGRAM HUBUNGAN ENTITAS

Pada kesempatan kali ini, kita akan membahas tentang diagram hubungan entitas. Apa yang dimaksud dengan diagram hubungan entitas?

PENGERTIAN DIAGRAM HUBUNGAN ENTITAS
Diagram hubungan entitas (dalam bahasa Inggris disebut entity relationship diagram) adalah diagram yang digunakan untuk menggambarkan relasi (hubungan) antara suatu entitas dengan atributnya, dan relasi antara entitas dengan entitas lainnya.
Berdasarkan pengertian tersebut, terdapat beberapa istilah yang harus dipahami, yaitu sebagai berikut:

1). apa yang dimaksud dengan entitas?
2). Apa yang dimaksud dengan relasi?
3). apa yang dimaksud dengan atribut?

Entitas adalah segala sesuatu yang dapat diamati serta dapat dibedakan dengan sesuatu lainnya.
Entitas dapat berupa suatu benda, misalnya motor, mobil, rumah, dan lain-lain. Entitas juga dapat berupa suatu konsep abstrak, misalnya pemesanan rumah, cicilan motor, jaminan surat-surat berharga, dan lain-lain.

Relasi adalah penjelasan mengenai keterkaitan antara suatu entitas dengan atributnya, dan keterkaitan antara suatu entitas dengan entitas lainnya.
Misalnya, yaitu sebagai berikut:
1). entitas perusahaan dan komputer mempunyai relasi, yaitu memiliki (karena entitas perusahaan memiliki hak kepemilikan terhadap entitas komputer);
2). entitas penyanyi dan lagu mempuyai relasi, yaitu menyanyikan (karena entitas penyanyi menyanyikan entitas lagu);

Atribut adalah sifat, nilai atau data yang menjelaskan karakteristik tentang entitas dan relasi.
Misalnya, yaitu sebagai berikut:
1). entitas pegawai mempunyai atribut, yaitu nomor pegawai, nama pegawai, jabatan pegawai, alamat pegawai, dan lain-lain.
2). relasi memiliki (hubungan entitas perusahaan dan komputer) mempunyai atribut, yaitu tanggal pembelian, harga barang, tempat pembelian, dan lain-lain
3). relasi menyanyikan (hubungan entitas penyanyi dan lagu) mempunyai atribut, yaitu tempat menyanyikan lagu, tanggal menyanyikan lagu, dan lain-lain.

Setelah kita mengetahui pengertian dari diagram hubungan entitas, selanjutnya kita perlu mengetahui kegunaan dari diagram hubungan entitas dimaksud. Diagram hubungan entitas memiliki kegunaan, yaitu untuk menggambarkan prototipe basis data (database) yang akan dibuat.

Dengan menggunakan diagram hubungan entitas tersebut, maka kita bisa menggambarkan basis data yang akan kita dibuat secara lebih jelas serta lebih terencana. Dalam basis data, entitas nantinya dibuat menjadi tabel, sedangkan atribut dibuat menjadi kolom tabel.
PEMBAHASAN LENGKAP TENTANG DIAGRAM HUBUNGAN ENTITAS
Selamat, Anda telah menyelesaikan bagian awal dari pembahasan tentang diagram hubungan entitas. Untuk melanjutkan ke pembahasan berikutnya, Anda dapat menggunakan dua cara:
1). membaca langsung artikel di bawah ini tanpa menggunakan fitur daftar isi.
2). menggunakan fitur daftar isi untuk menuju ke bagian tertentu dalam artikel ini.


NOTASI DIAGRAM HUBUNGAN ENTITAS (NOTASI CHEN)
Entitas, relasi, dan atribut dalam suatu diagram hubungan entitas, dapat digambarkan melalui beberapa cara. Secara umum, notasi (penggambaran) diagram hubungan entitas yang digunakan adalah notasi sebagaimana dibuat oleh Peter Chen (disebut notasi chen).
Perhatikan gambar berikut ini!
Notasi Chen Diagram Hubungan Entitas
Penjelasan Notasi Chen
1). Entitas digambarkan dengan sebuah bangun datar berupa persegi panjang.
2). Relasi digambarkan dengan sebuah bangun datar berupa belah ketupat.
3). Atribut digambarkan dengan sebuah bangun datar berupa oval.
4). Untuk menghubungkan antara suatu entitas dengan entitas lainnya, entitas dengan relasi, entitas dengan atribut, relasi dengan atribut, digambarkan dengan sebuah garis lurus.

DERAJAT RELASI ENTITAS (NOTASI CHEN)
Setelah mengetahui tentang pengertian serta notasi diagram hubungan entitas, selanjutnya kita akan membahas tentang derajat relasi entitas (istilah umumnya disebut kardinalitas). Apa yang dimaksud dengan kardinalitas?

Kardinalitas adalah jumlah hubungan maksimal yang dapat terjadi antara anggota himpunan suatu entitas dengan anggota himpunan entitas lainnya.
Secara garis besar, terdapat beberapa kemungkinan hubungan yang terjadi, yaitu sebagai berikut:
1). one to one;
2). one to many;
3). many to one;
4). many to many.

One to one (ditulis 1:1) adalah hubungan yang terjadi antara suatu anggota himpunan entitas (misalnya entitas A) dengan anggota himpunan entitas lain (misalnya entitas B), dengan ketentuan sebagai berikut:
1). satu anggota himpunan pada entitas A hanya dapat berpasangan dengan satu anggota pada himpunan entitas B.
2). satu anggota himpunan pada entitas B hanya dapat berpasangan dengan satu anggota pada himpunan entitas A.

Perhatikan Contoh Berikut ini!
1). Misalnya terdapat entitas A (negara), dan entitas B (ibu kota), dengan relasi memiliki.
2). Satu anggota dari entitas negara, hanya dapat berpasangan dengan satu anggota dari entitas ibu kota (satu negara hanya memiliki satu ibu kota).
3). Satu anggota dari entitas ibu kota, hanya dapat berpasangan dengan satu anggota dari entitas negara (satu ibu kota hanya dimiliki oleh satu negara).

Apabila digambarkan dengan diagram hubungan entitas, yaitu sebagai berikut:

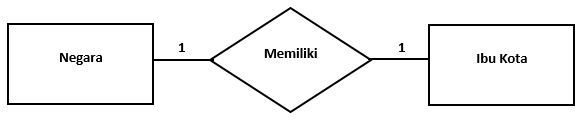

Contoh hubungan one to one diagram hubungan entitas
One to many (ditulis 1:N) adalah hubungan yang terjadi antara suatu anggota himpunan entitas (misalnya entitas A) dengan anggota himpunan entitas lain (misalnya entitas B), dengan ketentuan sebagai berikut:
1). satu anggota himpunan pada entitas A dapat berpasangan dengan banyak anggota pada himpunan entitas B.
2). satu anggota himpunan pada entitas B hanya dapat berpasangan dengan satu anggota pada himpunan entitas A.

Perhatikan Contoh Berikut Ini!
1). Misalnya terdapat entitas A (ibu kandung) dan entitas B (anak kandung), dengan relasi melahirkan.
2). Satu ibu kandung dapat melahirkan banyak anak kandung.
3). Satu anak kandung hanya dilahirkan oleh satu ibu kandung (tidak mungkin ada satu anak kandung dilahirkan oleh dua ibu kandung atau lebih).

Apabila digambarkan dengan diagram hubungan entitas, yaitu sebagai berikut:
Contoh hubungan one to many diagram hubungan entitas
Many to one (ditulis N:1) adalah hubungan yang terjadi antara suatu anggota himpunan entitas (misalnya entitas A) dengan anggota himpunan entitas lain (misalnya entitas B), dengan ketentuan sebagai berikut:
1). satu anggota himpunan pada entitas A hanya dapat berpasangan dengan satu anggota pada himpunan entitas B;
2). satu anggota himpunan pada entitas B dapat berpasangan dengan banyak anggota pada himpunan entitas A.
3). Many to one adalah kebalikan dari hubungan one to many.

Perhatikan Contoh Berikut ini!
1). Misalnya terdapat entitas A (orang) dan entitas B (lokasi), dengan relasi tempat kelahiran.
2). Satu orang hanya memiliki tempat kelahiran pada satu lokasi.
3). Satu lokasi dapat menjadi tempat kelahiran untuk banyak orang.

Apabila digambarkan dengan diagram hubungan entitas, yaitu sebagai berikut:
Contoh hubungan many to one diagram hubungan entitas
Many to many (ditulis M:N) adalah hubungan yang terjadi antara suatu anggota himpunan entitas (misalnya entitas A) dengan anggota himpunan entitas lain (misalnya entitas B), dengan ketentuan sebagai berikut:
1). satu anggota himpunan pada entitas A dapat berpasangan dengan banyak anggota pada himpunan entitas B;
2). satu anggota himpunan pada entitas B dapat berpasangan dengan banyak anggota pada himpunan entitas A.

Perhatikan Contoh Berikut ini!
1). Misalnya terdapat entitas A (mahasiswa) dan entitas B (mata kuliah), dengan relasi mengambil.
2). Satu mahasiswa dapat mengambil banyak mata kuliah.
3). Satu mata kuliah dapat diambil oleh banyak mahasiswa.

Apabila digambarkan dengan diagram hubungan entitas, yaitu sebagai berikut:
Contoh hubungan many to many diagram hubungan entitas

Catatan
Huruf M dan N hanya pembeda saja, bisa ditulis M:N atau N:M.

Tantangan :
Dapatkah Anda menyebutkan contoh lainnya tentang derajat relasi one to one, one to many, many to one dan many to many, selain dari contoh yang telah disebutkan? Silahkan sampaikan di kolom komentar, terima kasih.

NOTASI DIAGRAM HUBUNGAN ENTITAS (NOTASI CROW FOOT)
Diagram hubungan entitas dapat pula digambarkan dengan notasi crowfoot. Adapun lambang yang digunakan untuk menggambarkan diagram tersebut, yaitu sebagai berikut:
Notasi Crow Foot Diagram Hubungan Entitas
Penjelasan Notasi Crow Foot
1. Berbeda dengan notasi chen, pada notasi crow foot entitas dan atribut berada dalam satu bangun datar persegi panjang. Posisi entitas berada di bagian atas, sedangkan atribut berada di bagian bawah.
2. Hubungan antar entitas satu dengan entitas lainnya digambarkan dengan garis lurus.

DERAJAT RELASI ENTITAS (NOTASI CROW FOOT)
Derajat relasi entitas (kardinalitas) dapat pula digambarkan dengan notasi crow foot. Secara garis besar, terdapat beberapa kemungkinan derajat relasi yang dapat terjadi, yaitu sebagai berikut:
1). one and only one (satu dan hanya satu-satunya);
2). one or many (satu atau banyak);
3). zero or one or many (nol, satu atau banyak);
4). zero or one (nol atau satu).

One and only one adalah derajat relasi yang terjadi antara satu entitas (misalnya entitas A) dan entitas lainnya (misalnya entitas B), dengan ketentuan bahwa anggota himpunan pada entitas A hanya dapat berpasangan dengan satu anggota himpunan pada entitas B.

Perhatikan diagram berikut ini!
Notasi Crow Foot One and Only One
Penjelasan
Dengan menggunakan notasi crow foot, posisi keterangan derajat relasi untuk entitas A diletakkan dekat dengan entitas B. Bila kita perhatikan terdapat dua garis lurus secara vertikal. Garis tersebut disebut dash

Posisi garis sebelah kiri menunjukkan jumlah minimum anggota entitas A yang dapat berpasangan dengan anggota entitas B, sedangkan posisi garis sebelah kanan menunjukkan jumlah maksimum anggota entitas A yang dapat berpasangan dengan anggota entitas B.

Mohon diperhatikan, karena derajat relasi dengan notasi crow foot tiap entitas dipisahkan, maka derajat relasi one and only one ini hanya berlaku dari entitas A ke entitas B, tetapi belum tentu derajat relasi dari entitas B ke entitas A sama. Oleh sebab itu, kita juga perlu membuat notasi crow foot derajat relasi dari entitas B ke entitas A.

Perhatikan Contoh Berikut ini!
Contoh notasi crow foot one and only one

Penjelasan
Derajat relasi antara entitas siswa dengan buku rapor adalah (one and only one). Alasannya, yaitu sebagai berikut:
1). satu siswa hanya memiliki satu dan satu-satunya buku rapor.
2). satu buku rapor hanya dimiliki oleh satu dan satu-satunya siswa.

One or many adalah derajat relasi yang terjadi antara satu entitas (misalnya entitas A) dan entitas lainnya (misalnya entitas B), dengan ketentuan sebagai berikut:
1). anggota himpunan pada entitas A minimal dapat berpasangan dengan satu anggota himpunan pada entitas B;
2). Anggota himpunan pada entitas A maksimal dapat berpasangan dengan lebih dari satu anggota himpunan pada entitas B.

Perhatikan diagram berikut ini!
notasi crow foot one or many ERD
Penjelasan
Bila kita perhatikan notasi derajat relasi tersebut, terdapat garis lurus vertikal (disebut dash) dan garis yang membentuk kaki burung gagak (disebut crow foot).

Posisi garis sebelah kiri menunjukkan jumlah minimum anggota entitas A yang dapat berpasangan dengan anggota entitas B (minimal satu), sedangkan posisi kaki burung gagak sebelah kanan, menunjukkan jumlah maksimum anggota entitas A yang dapat berpasangan dengan anggota entitas B (maksimal lebih dari satu).

Perhatikan contoh berikut ini!
Contoh notasi crow foot one or many ERD
Penjelasan
Derajat relasi antara pembeli dan faktur penjualan adalah one or many. Alasannya, yaitu sebagai berikut:
1). satu pembeli minimal memiliki satu faktur penjualan;
2). satu pembeli maksimal memiliki banyak faktur penjualan.

Derajat relasi antara faktur penjualan dan pembeli adalah one and only one. Alasannya, karena tiap satu faktur penjualan hanya dimiliki oleh satu pembeli.

Zero or one or many adalah derajat relasi yang terjadi antara satu entitas (misalnya entitas A) dan entitas lainnya (misalnya entitas B), dengan ketentuan sebagai berikut:
1). anggota himpunan pada entitas A minimal dapat berpasangan dengan nol anggota himpunan pada entitas B;
2). Anggota himpunan pada entitas A maksimal dapat berpasangan dengan banyak anggota himpunan pada entitas B.

Perhatikan diagram berikut ini!
Notasi Crow Foot Zero or One or Many ERD
Penjelasan
Bila kita perhatikan notasi derajat relasi tersebut, terdapat lingkaran (disebut ring) dan garis yang membentuk kaki burung gagak (disebut crow foot).

Posisi garis sebelah kiri menunjukkan jumlah minimum anggota entitas A yang dapat berpasangan dengan anggota entitas B (minimal nol), sedangkan posisi kaki burung gagak sebelah kanan, menunjukkan jumlah maksimum anggota entitas A yang dapat berpasangan dengan anggota entitas B (maksimal lebih dari satu).

Perhatikan contoh berikut ini!
Contoh notasi crow foot zero or one or many ERD
Penjelasan
Derajat relasi entitas agama dengan entitas mahasiswa (di suatu perguruan tinggi) adalah zero or one or many. Alasannya, yaitu sebagai berikut:
1). satu agama dapat memiliki pemeluk minimal nol orang mahasiswa (minimal nol);
2). satu agama dapat memiliki pemeluk satu atau banyak orang mahasiswa (maksimal satu atau banyak).

Derajat relasi entitas mahasiswa (di suatu perguruan tinggi) dengan entitas agama adalah zero or one. Alasannya, yaitu sebagai berikut:
1). satu mahasiswa bisa jadi bukan pemeluk agama apapun (ateis), sehingga minimal derajat relasi minimal adalah nol;
2). Satu mahasiswa maksimal memeluk satu agama, sehingga maksimal derajat relasi adalah satu.

Mohon diperhatikan, posisi penempatan minimal dan maksimal derajat relasi berikut ini!
penjelasan posisi derajat relasi notasi crow foot ERD
Zero or one adalah derajat relasi yang terjadi antara satu entitas (misalnya entitas A) dan entitas lainnya (misalnya entitas B), dengan ketentuan sebagai berikut:
1). anggota himpunan pada entitas A minimal dapat berpasangan dengan nol anggota himpunan pada entitas B;
2). Anggota himpunan pada entitas A maksimal hanya dapat berpasangan dengan satu anggota himpunan pada entitas B.

Perhatikan diagram berikut ini!
notasi Crow Foot Zero or One ERD
Penjelasan
Bila kita perhatikan notasi derajat relasi tersebut, terdapat lingkaran (disebut ring) dan garis lurus vertikal (disebut dash).

Posisi garis sebelah kiri menunjukkan jumlah minimum anggota entitas A yang dapat berpasangan dengan anggota entitas B (minimal nol), sedangkan posisi kaki burung gagak sebelah kanan, menunjukkan jumlah maksimum anggota entitas A yang dapat berpasangan dengan anggota entitas B (maksimal hanya satu).

Perhatikan contoh berikut ini!
contoh notasi crow foot zero or one ERD
Penjelasan
Derajat relasi antara entitas penduduk dengan kartu tanda penduduk adalah zero or one. Alasannya, yaitu sebagai berikut:
1). satu orang penduduk yang belum berusia 17 tahun atau belum pernah mengurus pembuatan kartu tanda penduduk, maka dia belum memiliki kartu tanda penduduk (minimal nol);
2). satu orang penduduk maksimal hanya memiliki satu kartu tanda penduduk (maksimal satu).

Derajat relasi antara kartu penduduk dengan penduduk adalah one and only one. Alasannya, yaitu sebagai berikut:
1). satu orang penduduk hanya memiliki satu dan satu-satunya kartu tanda penduduk;
2). satu kartu tanda penduduk hanya dimiliki oleh satu dan satu-satunya orang penduduk;

Demikian pembahasan tentang diagram hubungan entitas yang dapat kami sampaikan. Apabila terdapat pertanyaan, saran, dan kritik akibat kekeliruan kami dapat disampaikan di kolom komentar, terima kasih.
